Descripción
Miyana, es un proyecto de usos mixtos situado en Polanco, uno de los barrios más famosos y exclusivos de la Ciudad de México.
Con una inversión de 7 mil millones de pesos, incluirá cinco torres, tres de vivienda con 850 departamentos, dos de oficinas con 120,000 m2 y un centro comercial de 50,000 m2.
El proyecto comenzará a abrirse por etapas, arrancando a finales de 2015 con la inauguración del centro comercial. La primera torre de oficinas y las otras dos de vivienda serán inauguradas en el primer semestre de 2016.
Solución ULMA
Esta obra se caracteriza por tener losas a grandes alturas y rampas con trabes de tamaños considerables:
LOSA 1 EJES 21-22/ A-F de 38.85 m de ancho y 9.55 m de largo.

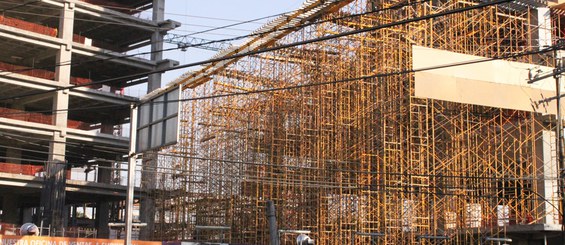

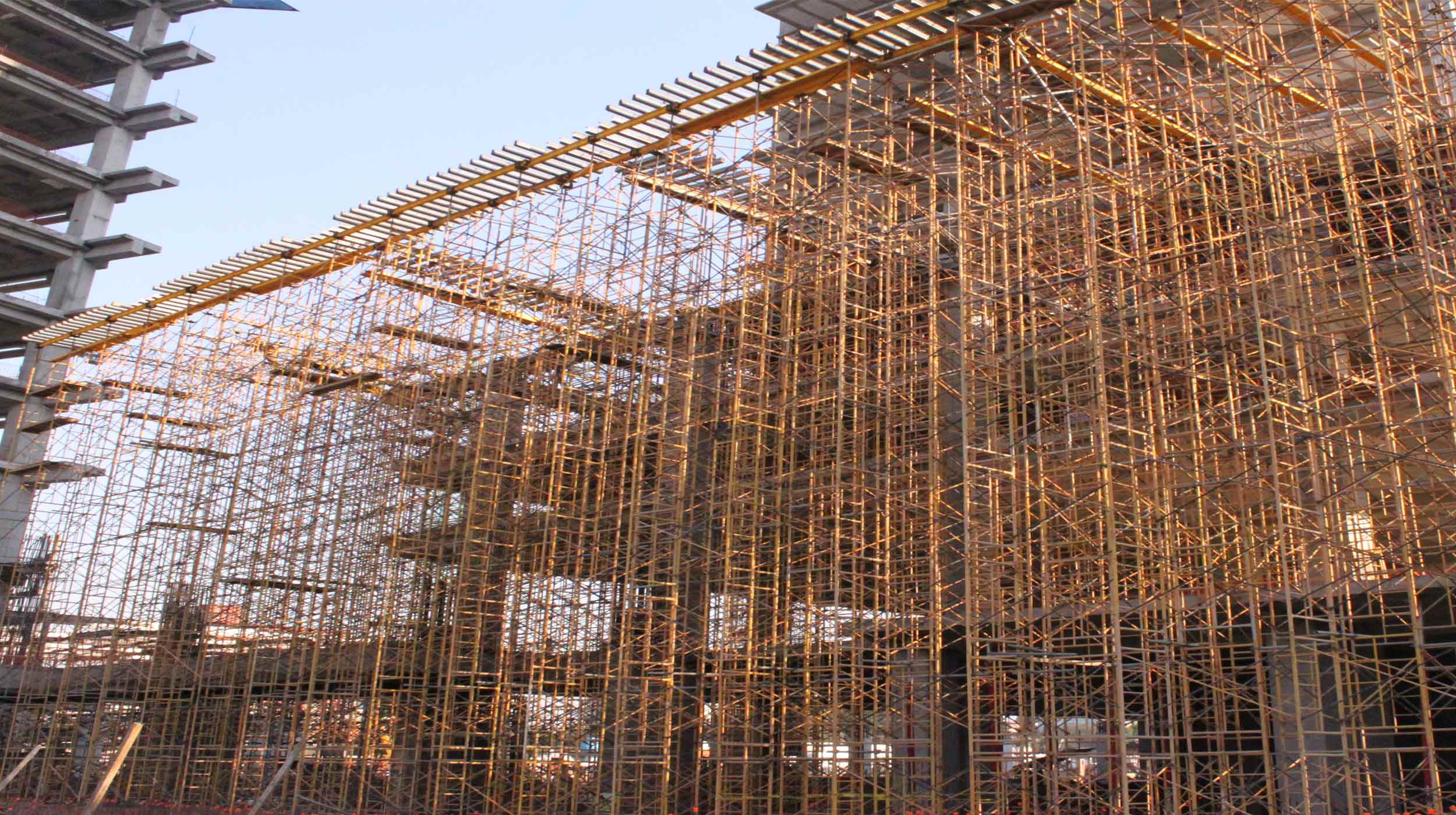

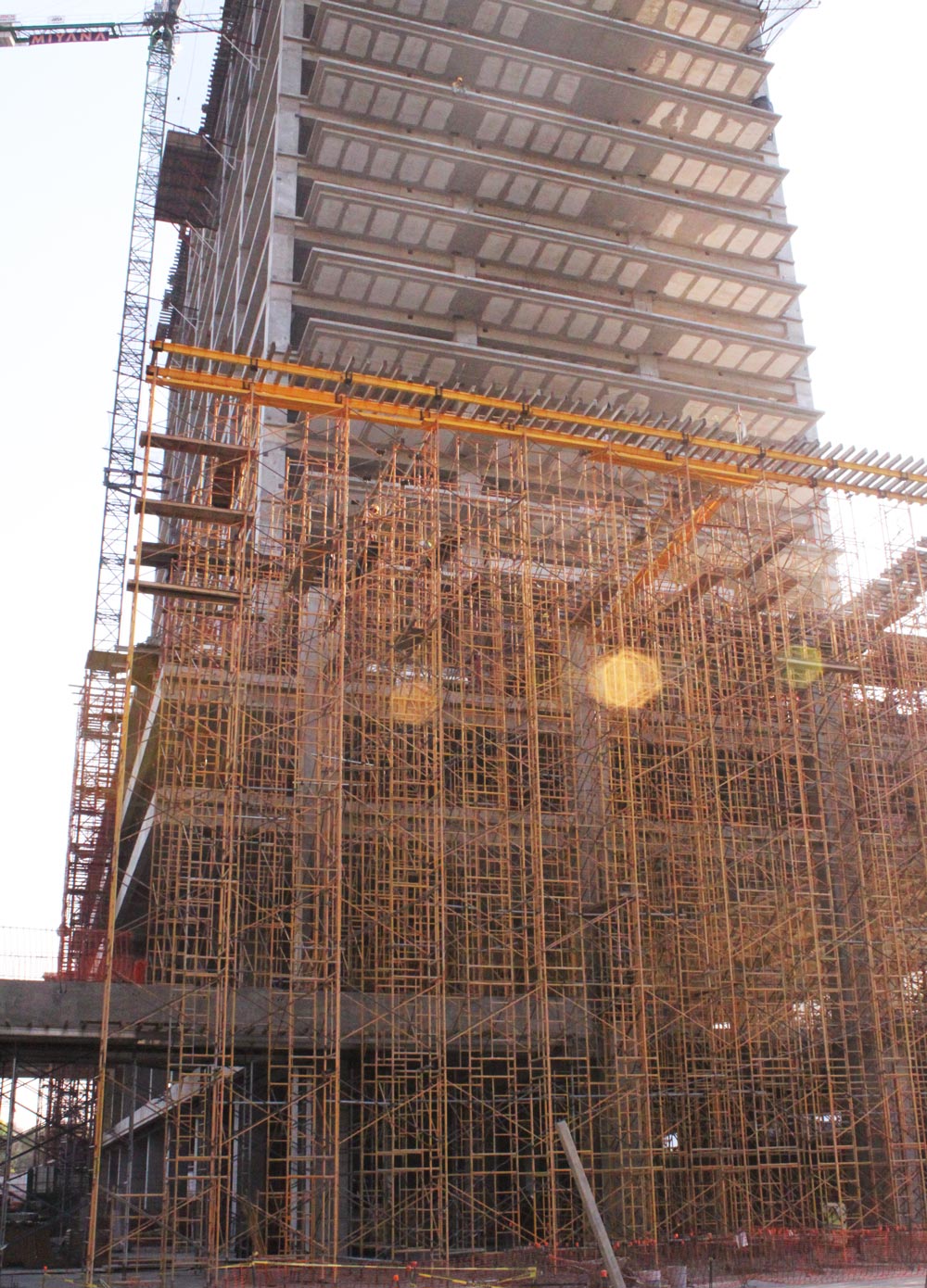

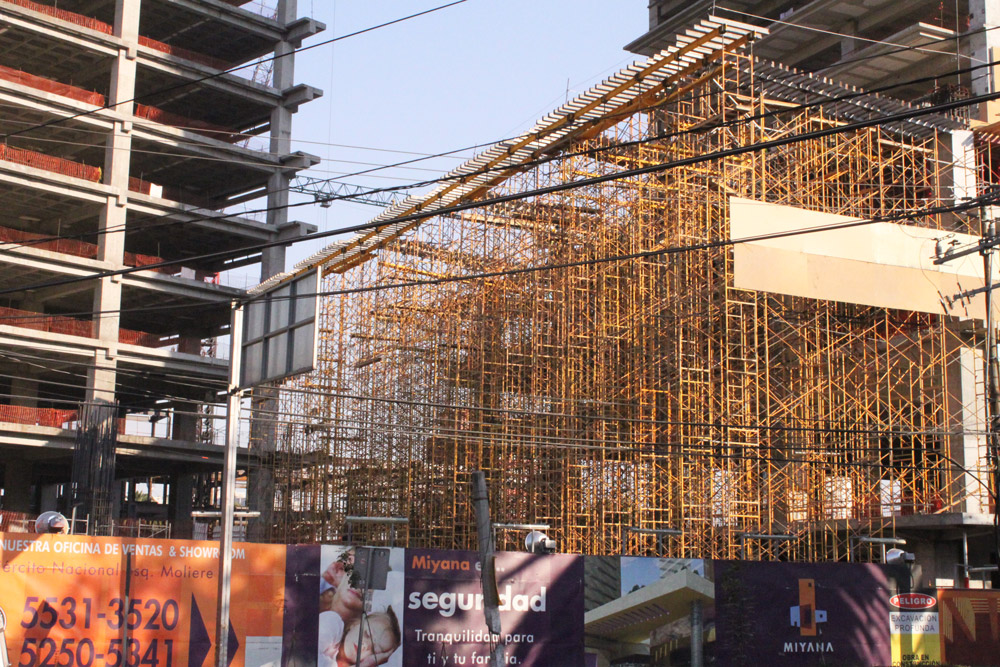

Trabes de carga de 0.80 m de ancho, 9.55 m de largo y peralte variable de 1.70 a 0.90 m. a una altura de 19.0 m. La solución se realizó con sistema de Cimbra G, dividiendo la trabe en dos partes debido a la altura. Para la primera parte se utilizaron travesaños de 1.0 m y para la segunda se utilizaron travesaños de 1.50 m ambos con Suplementos de 1.0 m y el sistema de vigas de primera y segunda tramada fue con Vigas BTM.
Trabe de borde de 0.40 m de ancho, 0.90 m de peralte y de 38.80 m de longitud, se realiza el apuntalamiento con sistema de Cimbra G, travesaños de 2.0 m y suplementos de 1.0 m con Vigas VM20 como primera tramada y BTM de segunda tramada.
Losa de 0.35 m con sistema aligerado a base de casetón de fibra de vidrio, por lo cual se realizaron los cálculos de losa equivalente dando como resultado una losa maciza de 0.35 m.
Se utiliza el Sistema G como apuntalamiento con travesaños de 2.0 m y suplementos de 1.0 m el sistema de vigas de primera y segunda tramada se realizó con Vigas VM20.
RAMPAS Y JARDINERAS DE EJES 24-28/PX-QX
Trabes de 0.50 x 1.27 m, 0.50 x 0.95 m, 0.60 x 0.95m y 0.35 x 1.27 m, se realizó a través de Cimbra G con torres encadenadas, travesaños de 1.5m y suplementos de 1.0m y vigas de primera y segunda tramada a base de Vigas BTM.
Losa de 0.35 m aligerada con casetón de fibra de vidrio, proyecta con cimbra G de travesaños de 2.0 m y suplementos de 1.0 m y vigas de primera y segunda tramada a base de Vigas BTM.
RAMPA VEHICULAR EJE 10-11/A-H CON PENDIENTE 16%

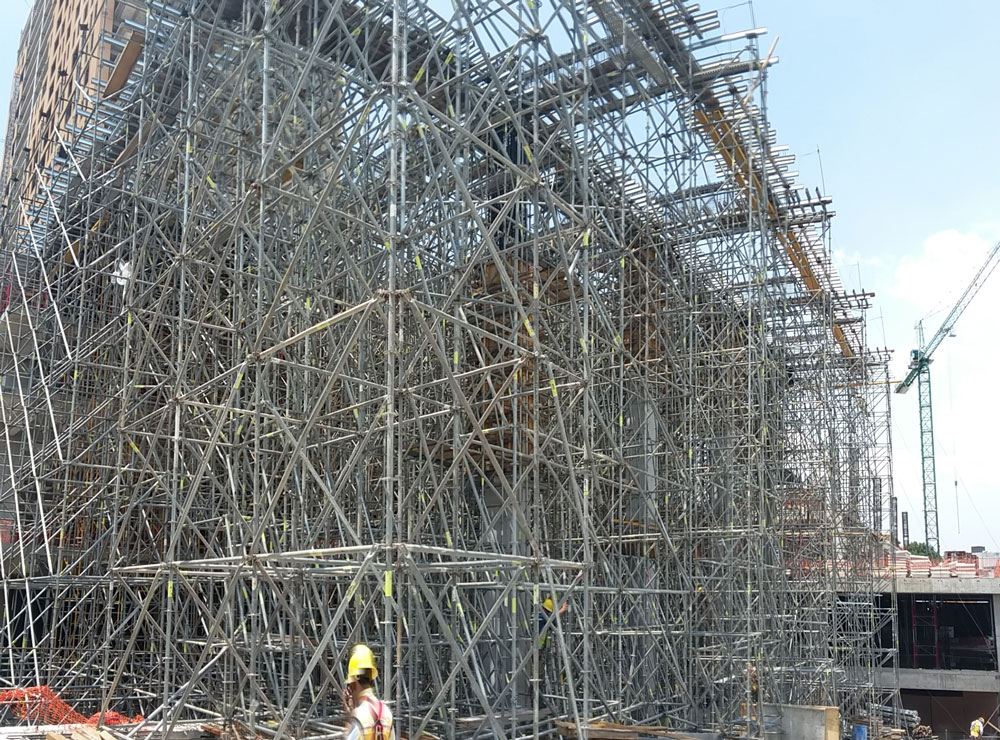

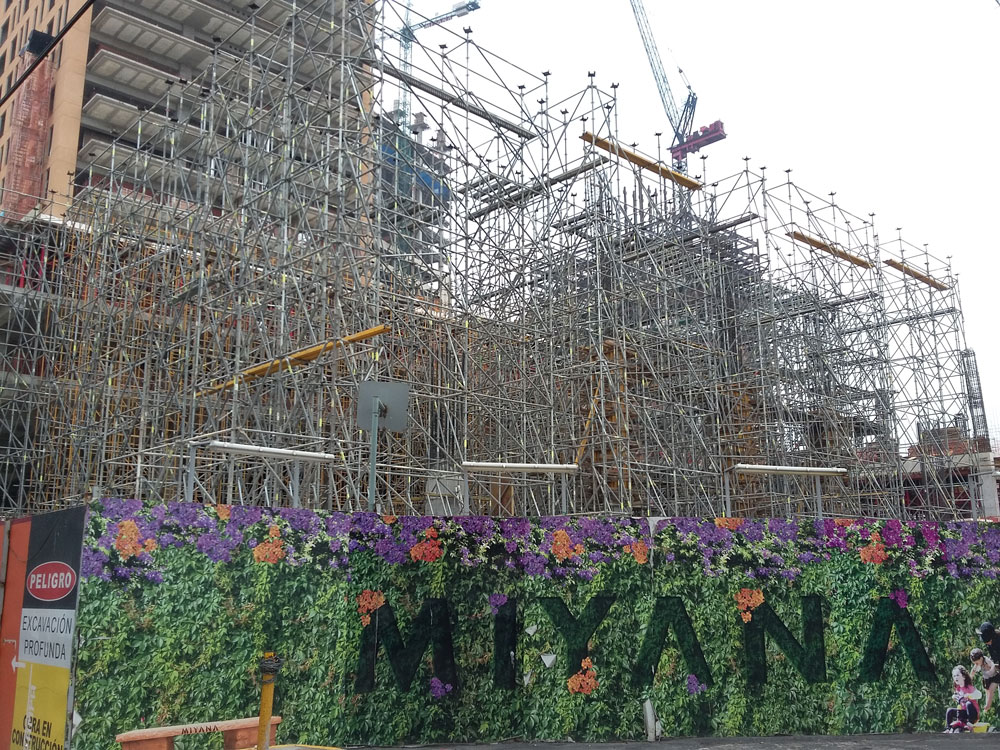

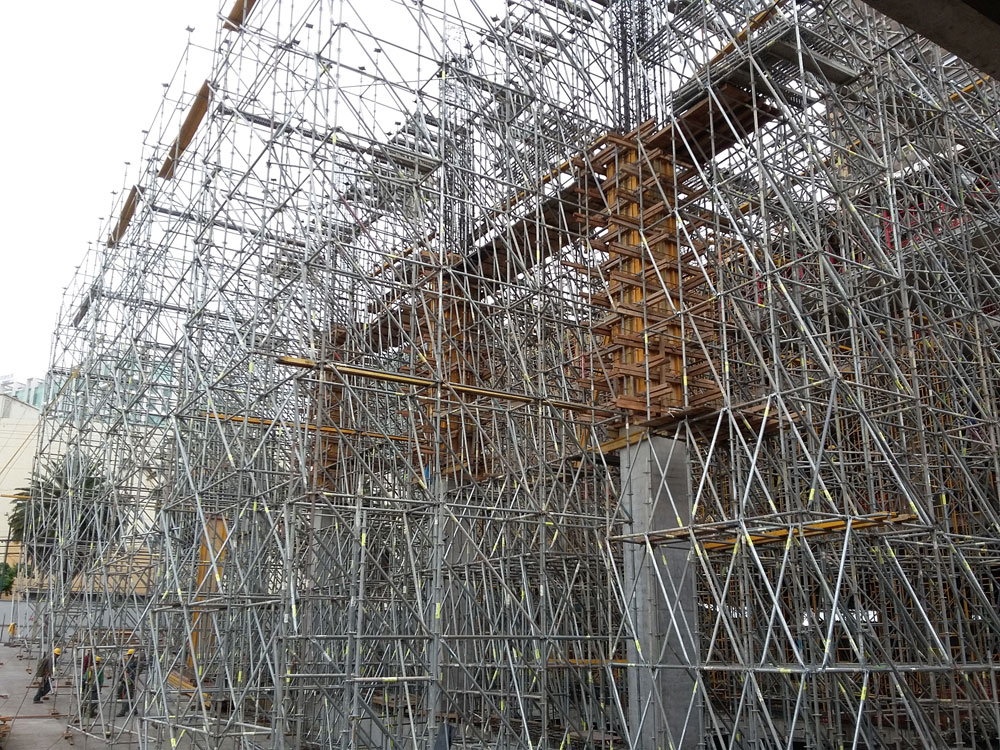

Trabes de 0.80 x 0.70 m, 0.25 x 1.40 m. La solución planteada se realiza con Sistema BRIO debido a que existen diferentes alturas de desplante y este sistema permite el manejo de desniveles y vigas de primera y segunda tramada a base de Vigas BTM.
Losa de 0.40 m con sistema de aligeramiento, se realiza con Sistema BRIO con torres encadenadas de 1.02 m y 2.0 m principalmente en la zona donde el desplante de las torres es de 13.70 m de alto. las vigas de primera y segunda tramada se realizó con Sistema BTM.
