Descripción

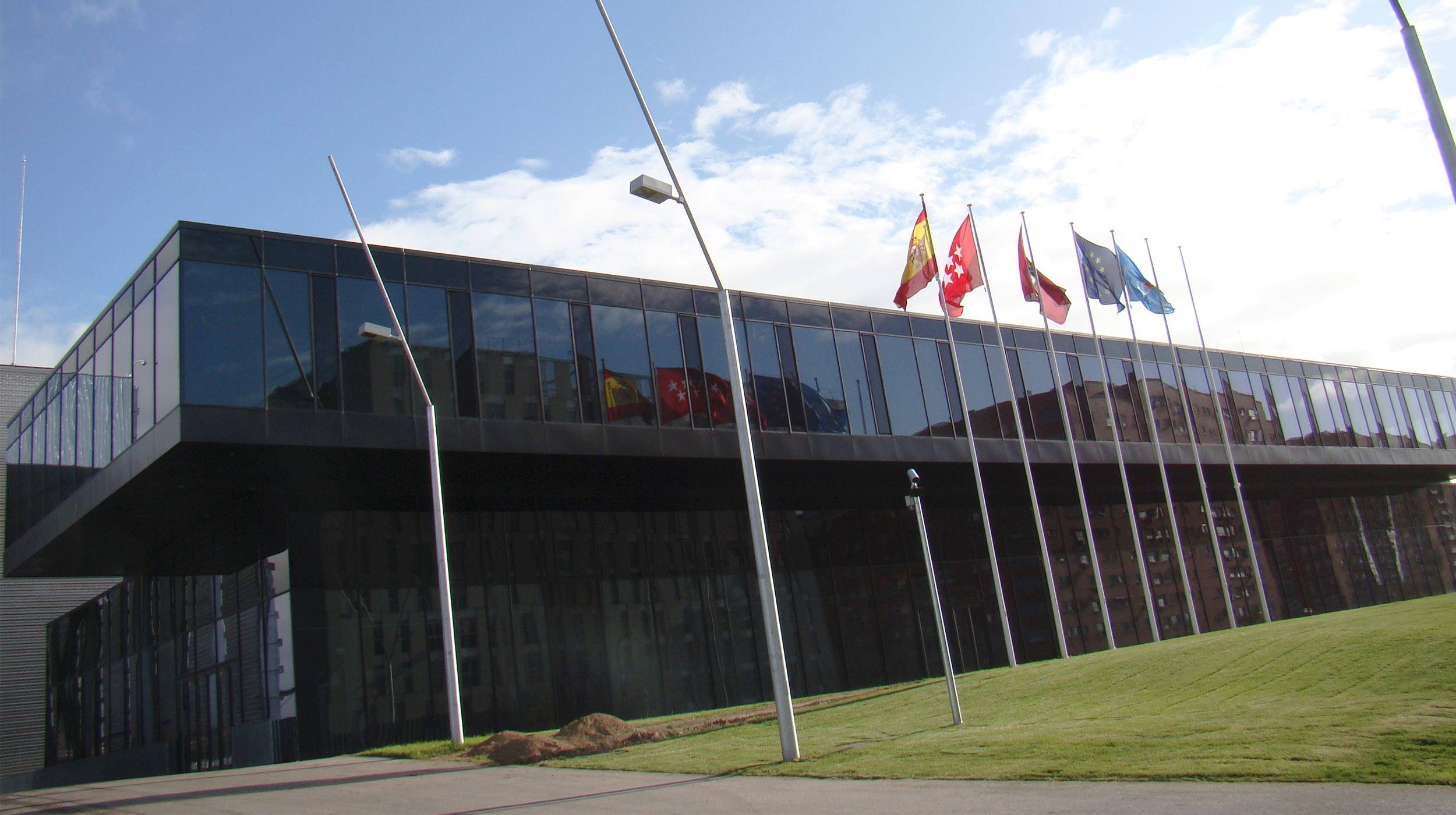

El recinto del complejo deportivo dedicado al tenis, es un centro multifuncional y versátil diseñado por el arquitecto francés Dominique Perrault. Construido en acero, madera y vidrio alberga diversas instalaciones deportivas. La Caja Mágica es sede de Torneo Master de Tenis de Madrid, además de otras competiciones de carácter internacional.
El edificio dispone de cubiertas móviles que lo convierten en un espacio de carácter tanto interior como exterior.
Este complejo de 82,520 m2 presenta una planta casi cuadrada de dimensiones 159.90 x 167.10 m, y 35 m de altura. Dispone de 3 pistas en el interior, 16 pistas al aire libre, una zona de estacionamiento, además de otro tipo de locales. La Caja Mágica es el único recinto del mundo donde se puede jugar en el exterior y en el interior un mismo torneo.
Solución ULMA

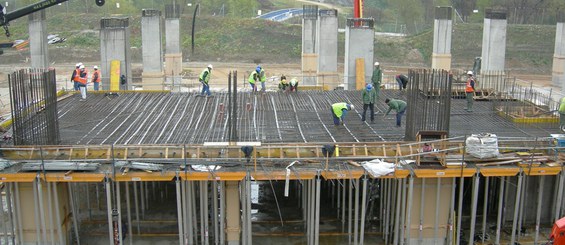

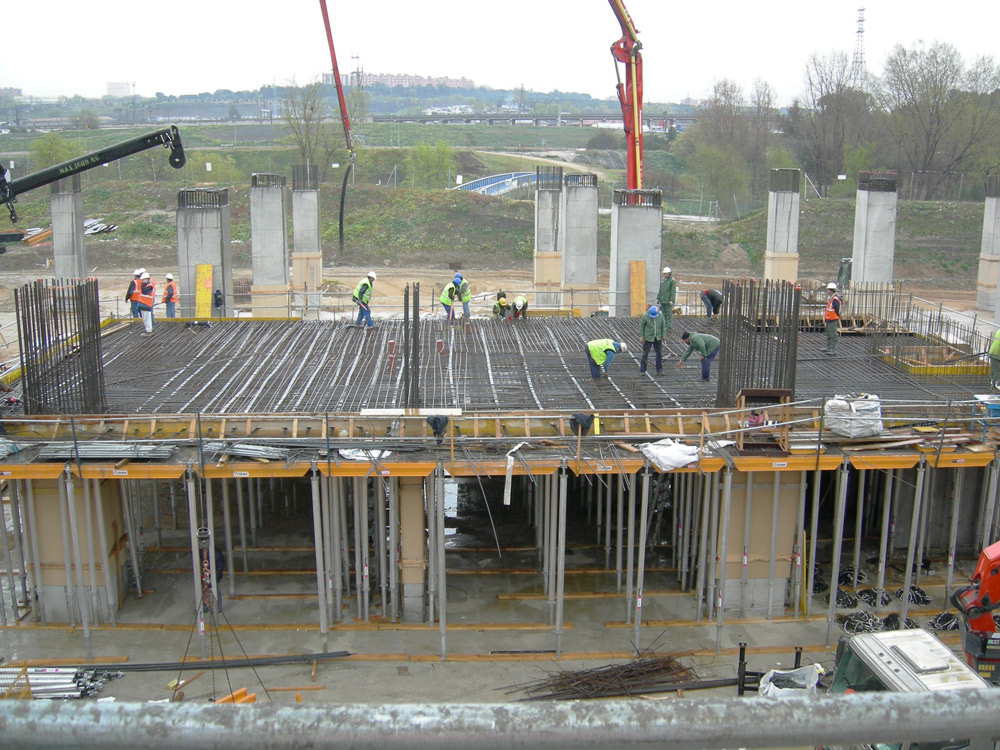

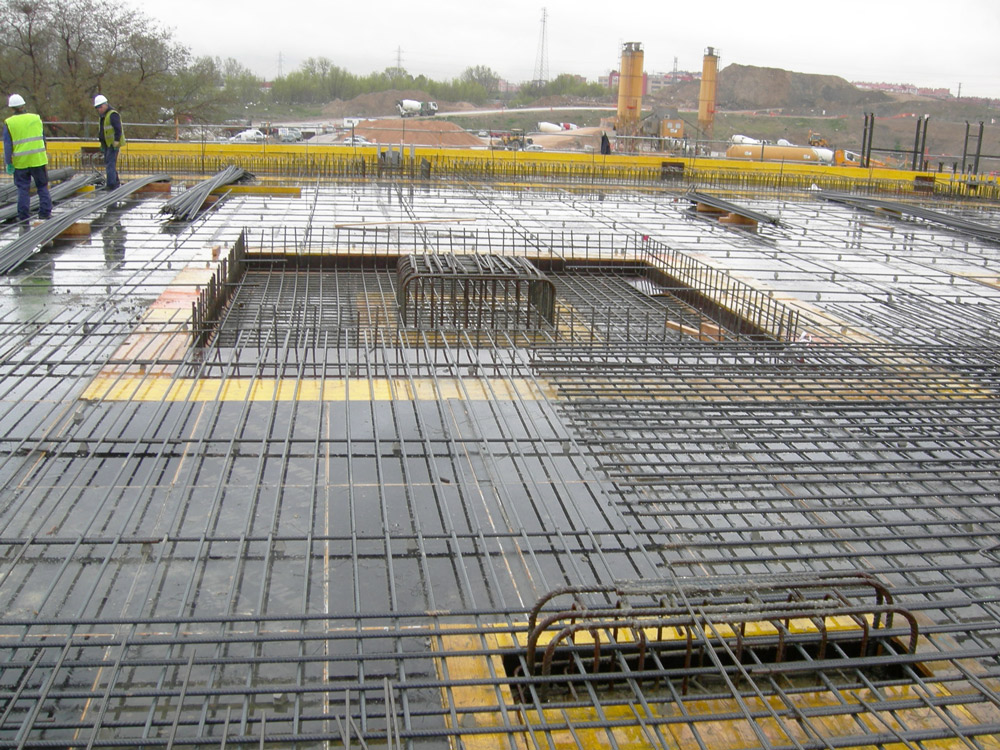

La consigna de esta obra fue la calidad y rapidez. En las losas macizas se utilizó Cimbra Horizontal CC-4 aplicando la solución estándar para los capiteles. Se alcanzó un promedio de 6,000 m2 de material colocado en obra.

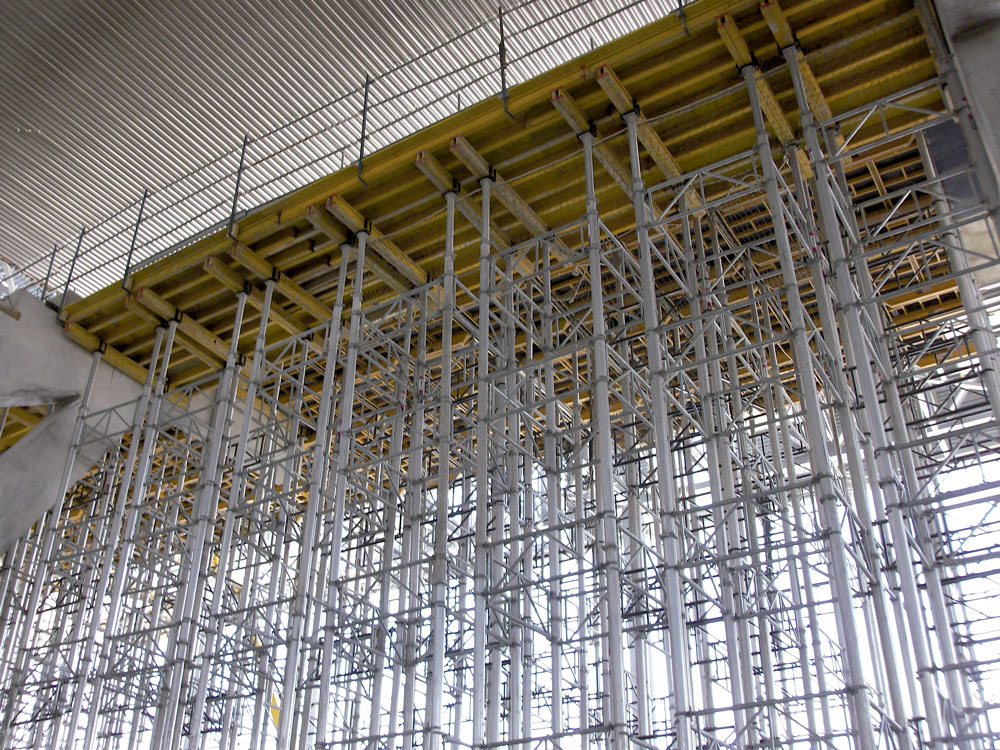

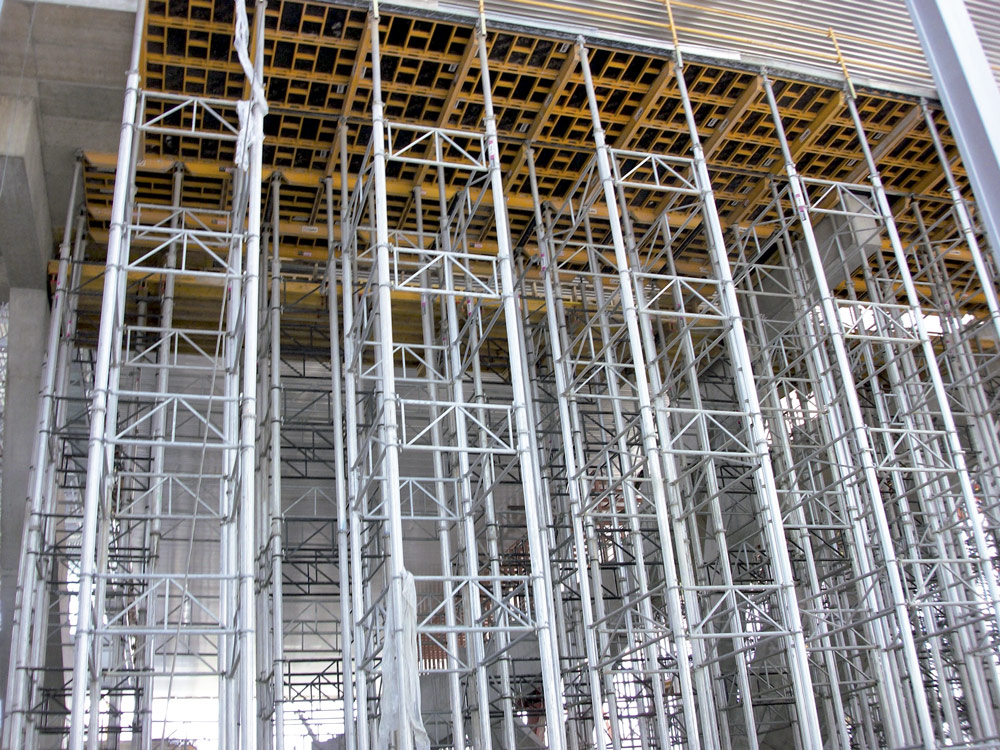

Para los 8 metros de altura que demandaba el diseño, se emplearon puntales de aluminio ALUPROP dispuestos en torres, es decir, amarrados entre sí. Los rendimientos de este producto, utilizado para la ejecución de las losas se incrementaron pues no fue preciso desmontar cada torre de 100 m3, sino que, después de cada uso, fue trasladada en su totalidad. De esta manera fue posible la reutilización de material, además de ahorrar en tiempos de trabajo ya que se evitó el continuo montaje y desmontaje.

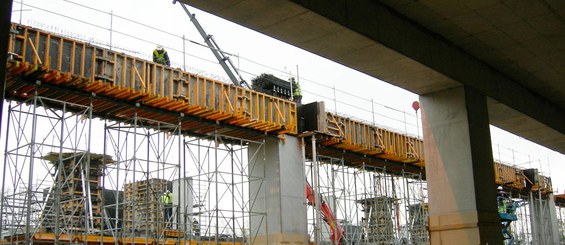

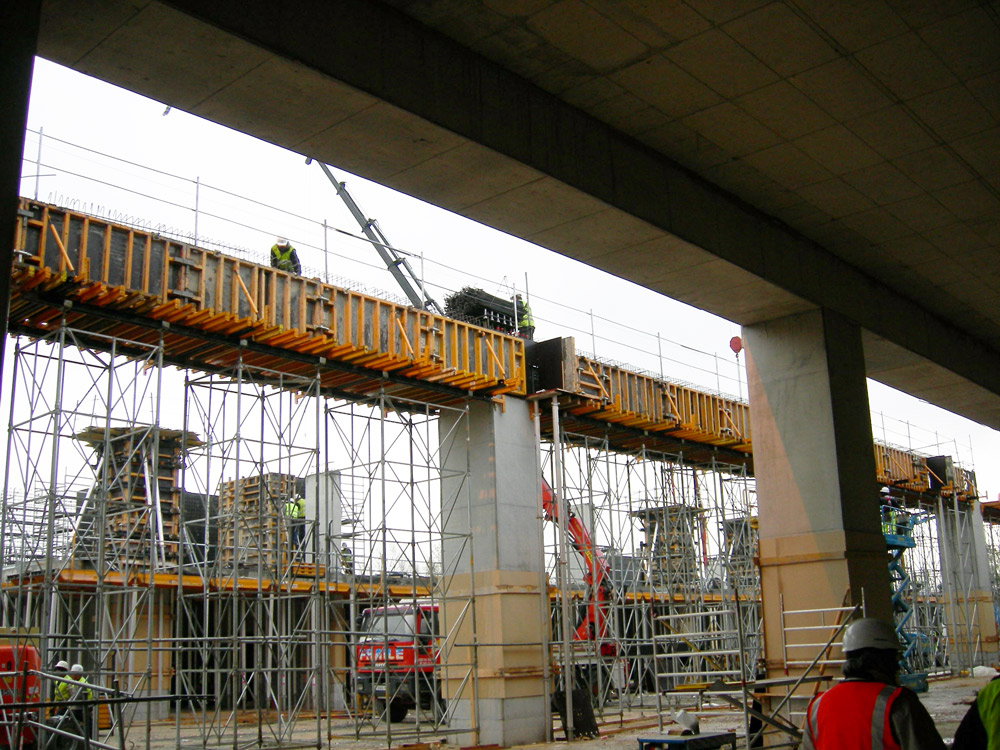

El proyecto contemplaba trabes de 1.5 m de peralte de concreto aparente de excelente acabado, que se solucionaron a través de la Cimbra ENKOFORM HMK y apuntalamientos. Ambos sistemas, utilizados habitualmente en Obra Civil, demostraron así su versatilidad.

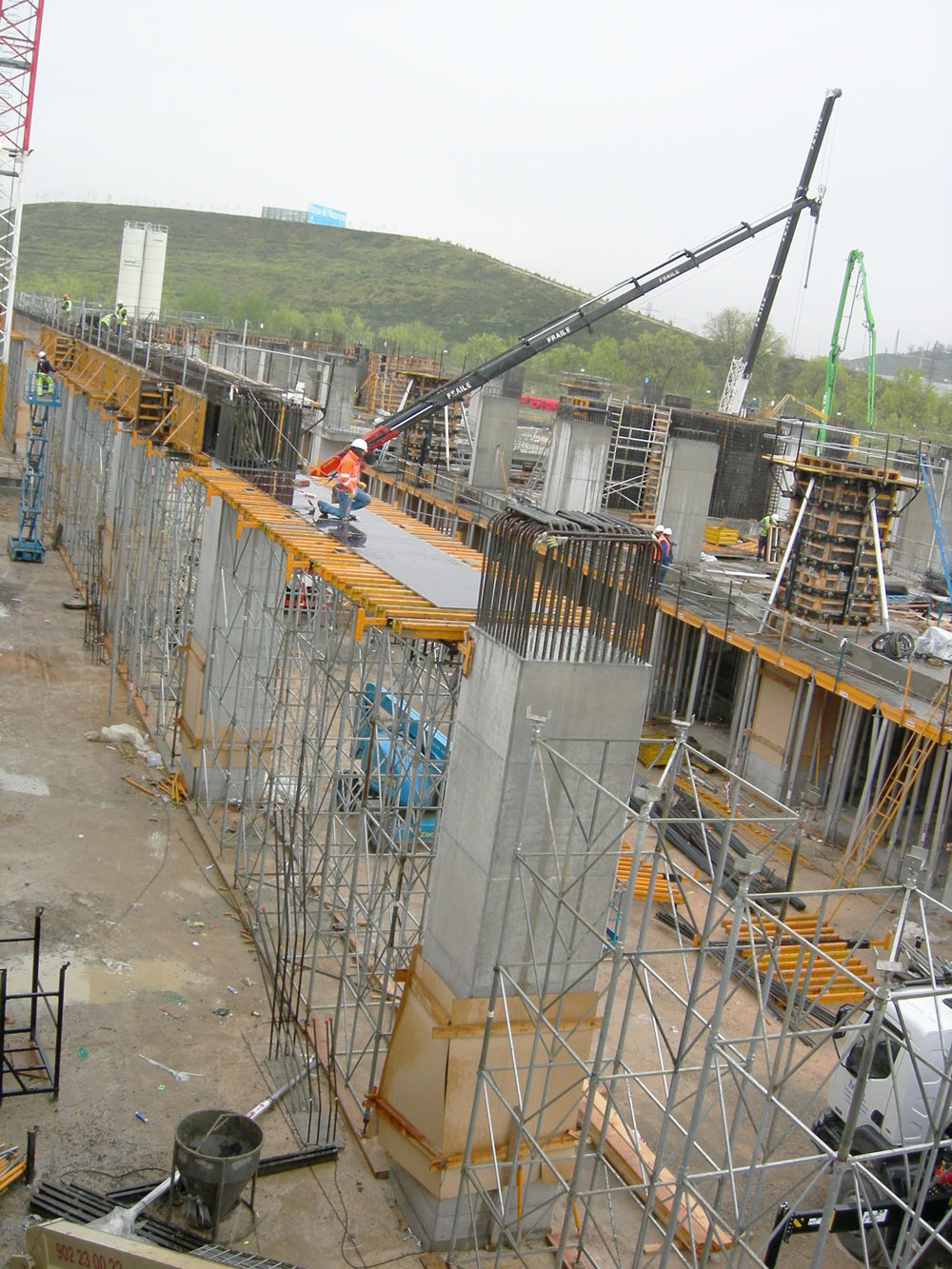

Las columnas de planta cuadrada de 1.5 m y casi 9 m de altura, al igual que las trabes, requirieron de un acabado de alta calidad. Para ello, se montó in situ la Cimbra Vertical ENKOFORM V-100 que permitió el vertido del concreto en un único colado.
Los 2.000 metros lineales de muro se realizaron con Cimbra Modular ORMA y sistemas convencionales de trepado.
