Ingeniería ULMA en el emblemático puente Arco de Innovación, Brasil
Este puente va a crear una ruta más segura y rápida para la circulación de más de 180,000 vehículos por día, que aliviará el tráfico de la ciudad, además de un carril bici de más de 3.6 km.
Uno de los aspectos más relevantes en este proyecto ha sido la versatilidad de los sistemas empleados y la seguridad de los operarios. Para ello, el equipo de ingeniería ha desarrollado una solución integral con los sistemas y aplicaciones de cimbra y andamio idóneos para los pilonos y las calzadas que discurren entre ellos. La constructora Queiroz Galvão ha vuelto a confiar en las soluciones de ingeniería ULMA, así como en la capacidad de respuesta en un proyecto con plazos de ejecución muy estrictos.

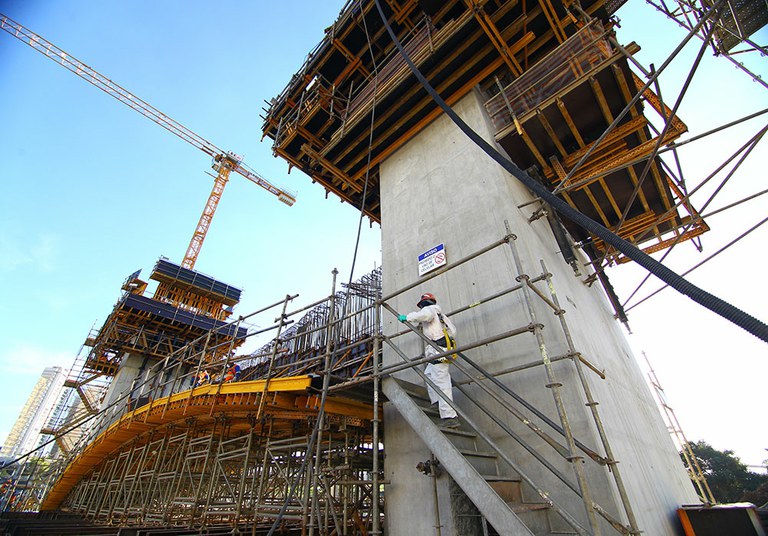

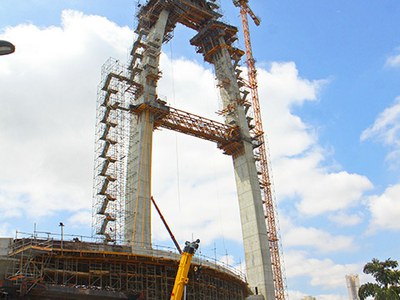

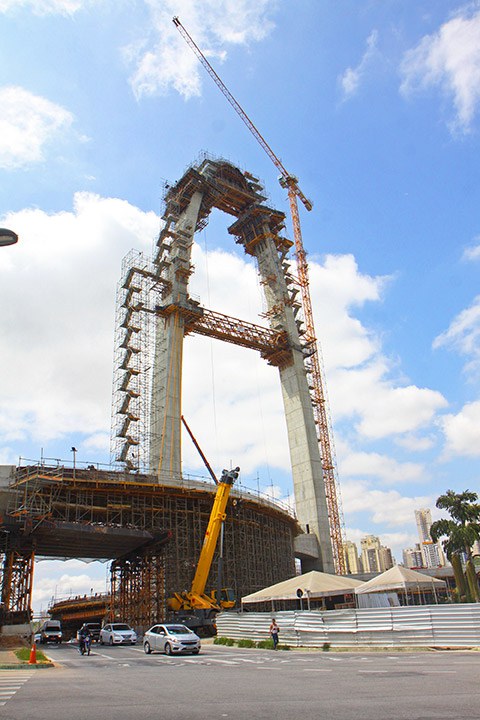

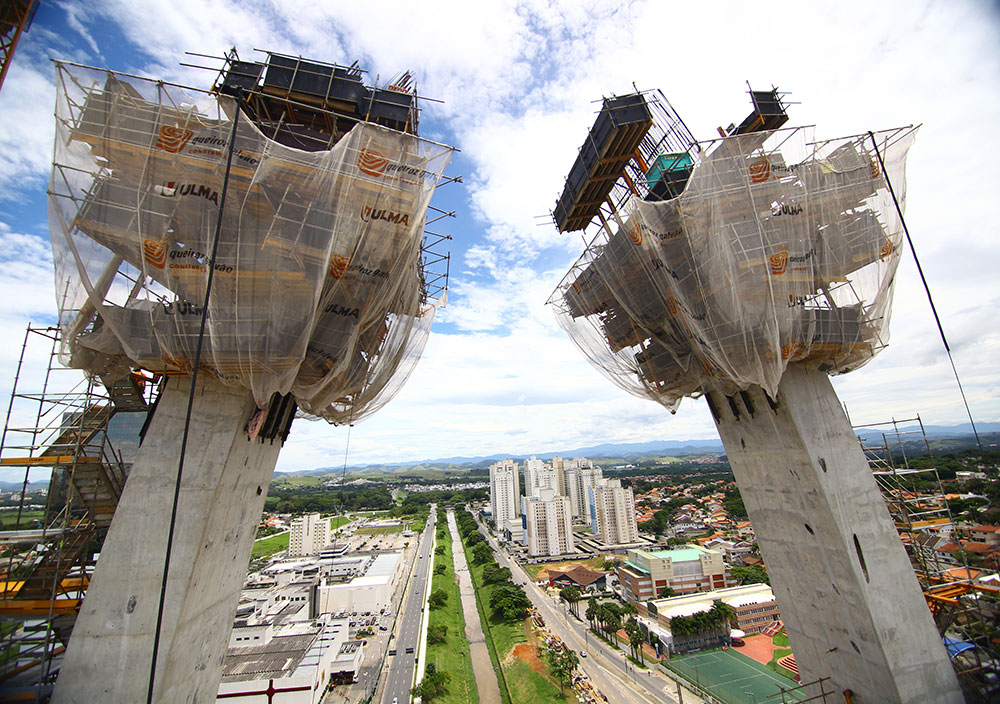

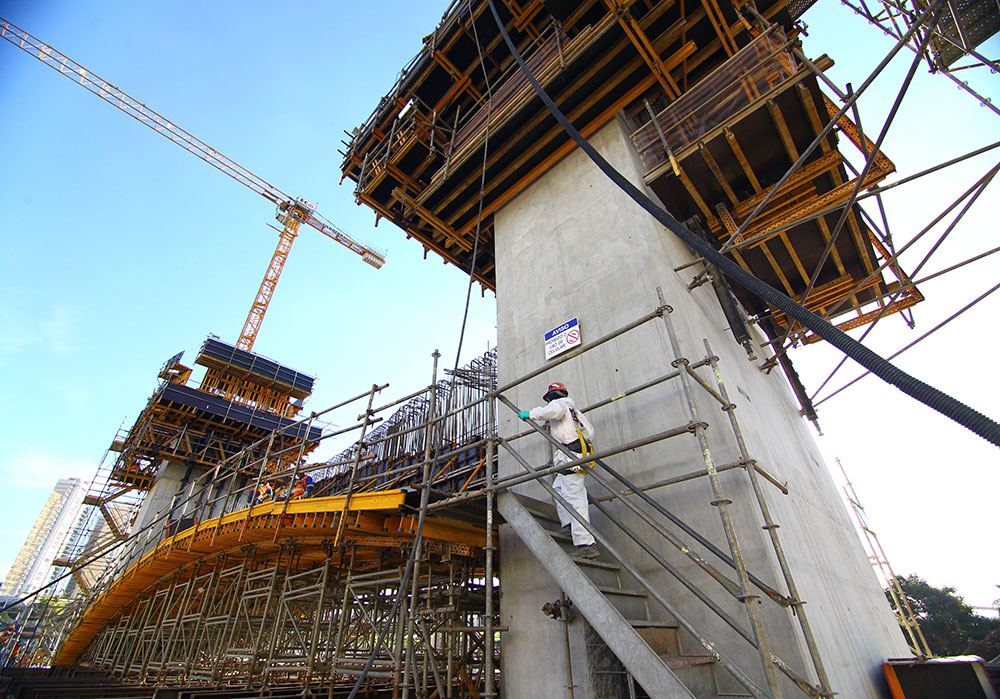

Para los dos pilonos de inclinación y sección variable a cuatro caras, se ha optado por el sistema autotrepante ATR con la cimbra de trabes de madera VMK para la parte exterior y la plataforma KSP para el interior. El sistema autotrepante se ha adaptado perfectamente a la inclinación y a la curva elíptica del fuste de hasta 23º en el último colado. Todo el conjunto ha permitido grandes ritmos de ejecución, ciclos de colado de 3 días en tramos de 3.6 m de altura, y sin necesidad de grúa. Además, dispone de tres niveles de plataformas de trabajo para la realización tanto de los trabajos sobre la cimbra, ferrallado u colado, como en las labores de elevación de la estructura, manteniendo así en todo momento los estrictos niveles de seguridad precisos a grandes alturas. A pesar de la complejidad de la geometría, el sistema MK en sus diferentes aplicaciones ha solucionado cada uno de los requerimientos estructurales.

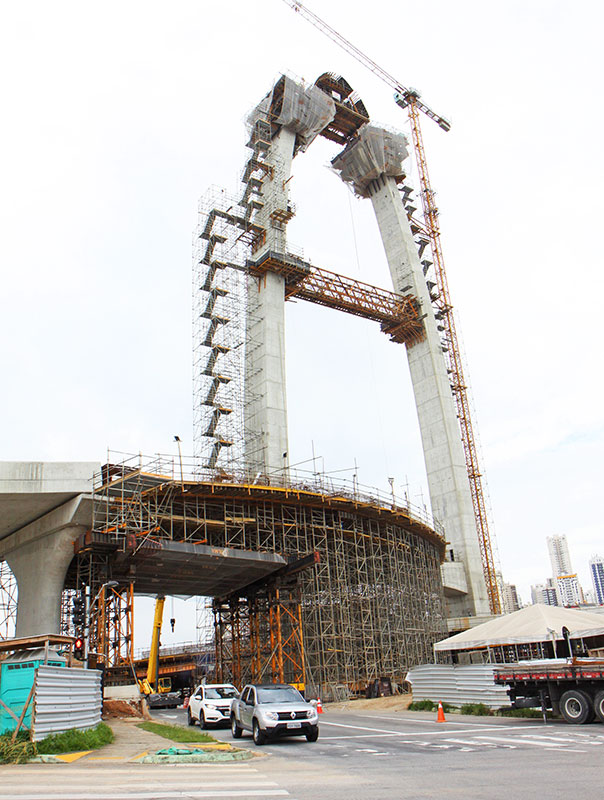

Las dos trabes transversales existentes a diferentes alturas y sobre las que se construyen las dos calzadas en forma de X, se han ejecutado con ENKOFORM HMK apuntalados con cimbra T-60. En el resto del tablero, para evitar el cierre de las vías, se ha planteado una solución de cimbra porticada MK.

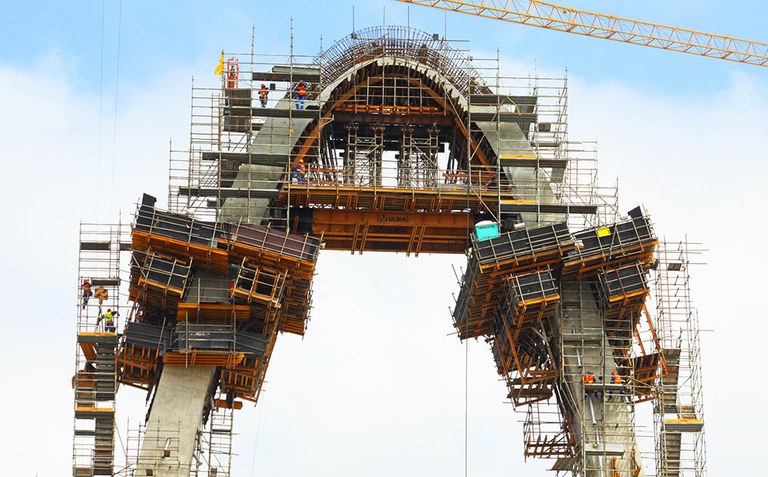

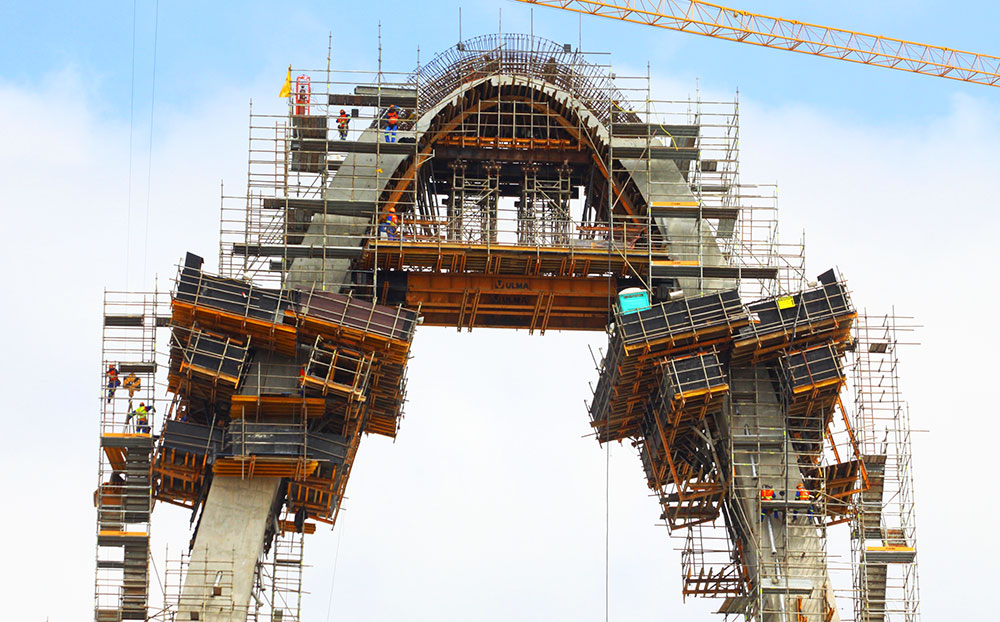

El cierre del arco se ha realizado con la cimbra ENKOFORM HMK apuntalado por un sistema de perfiles metálicos especiales y cimbras T-60.

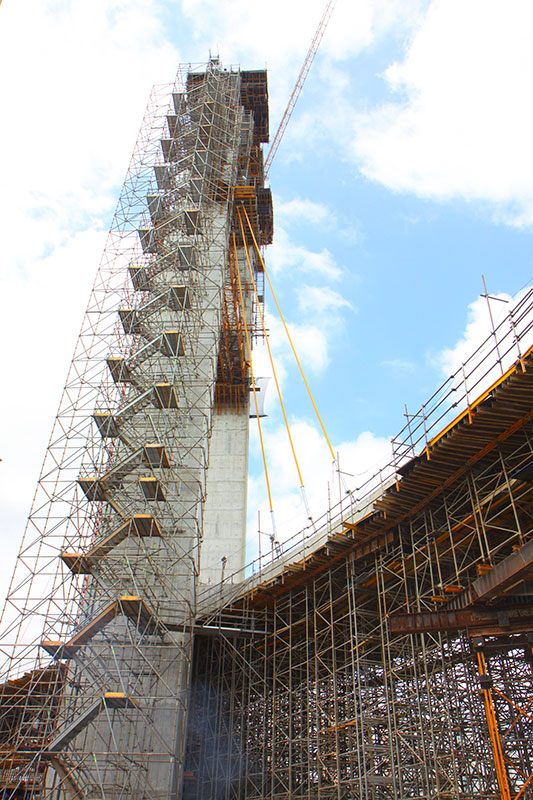

Para el acceso a las distintas zonas del puente, se han habilitado dos escaleras BRIO a cada lado del arco y en dos tramos diferenciados. El primer tramo de una altura de 60 m se apoya en el suelo. El segundo tramo de escalera de 40 m de altura, se compone de tres escaleras independientes dispuestas sobre las consolas BMK dispuestas en el arco.
