Puente en arco Eresma, Segovia, España
La peculiaridad de esta estructura reside en su geometría en forma de arco con tablero en la parte superior.

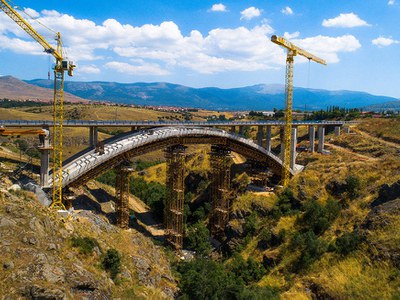

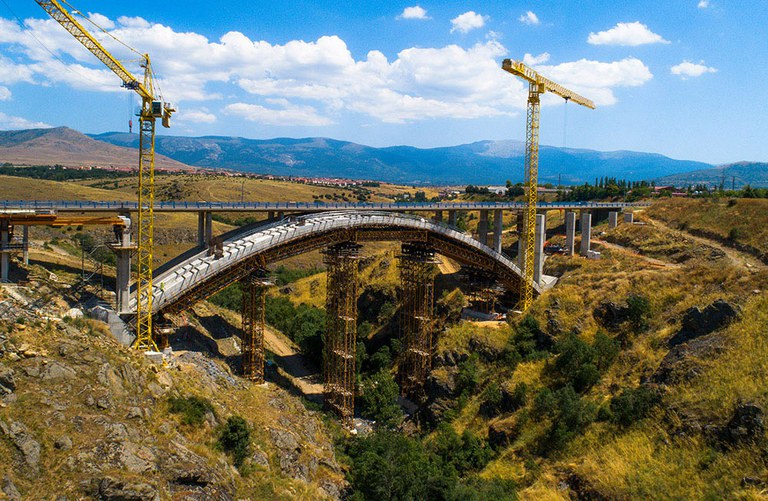

En el arco, ULMA ha propuesto una solución de cimbra porticada sobre zapatas para salvar un terreno escarpado y con pendiente. La geometría del arco se ha conseguido colocando cerchas H-33, de 20 m de longitud, con una doble cimbra.

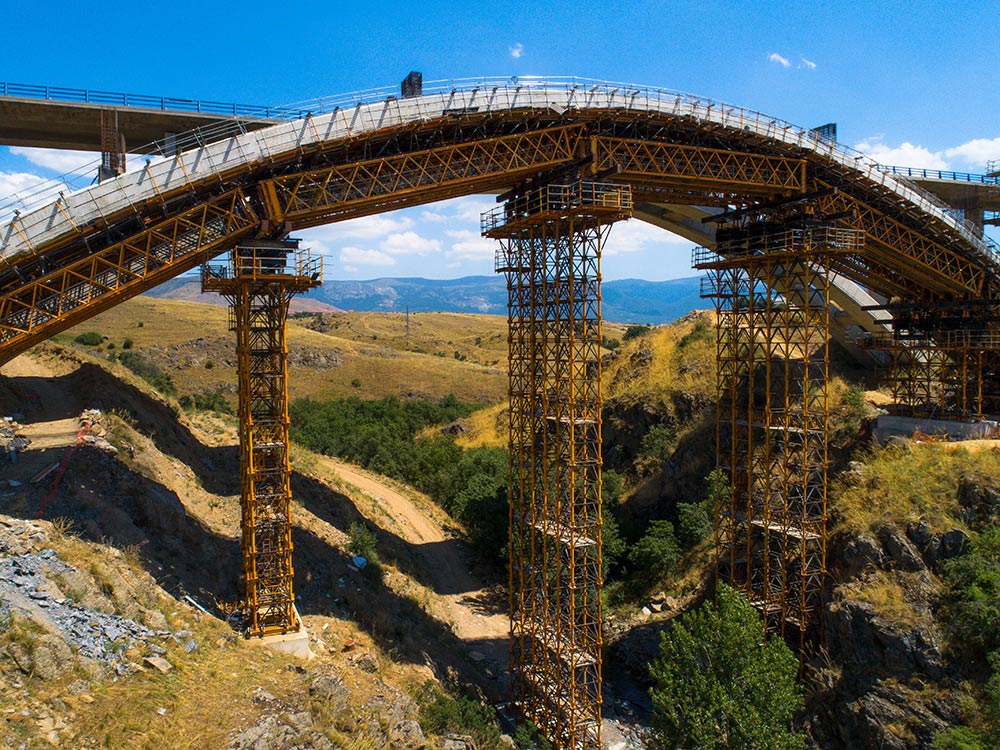

El apuntalamiento ha consistido en torres T-500 que han alcanzado los 40 m de altura sin necesidad de ser amarrado. Con solo cinco apoyos se ha solucionado todo el arco.

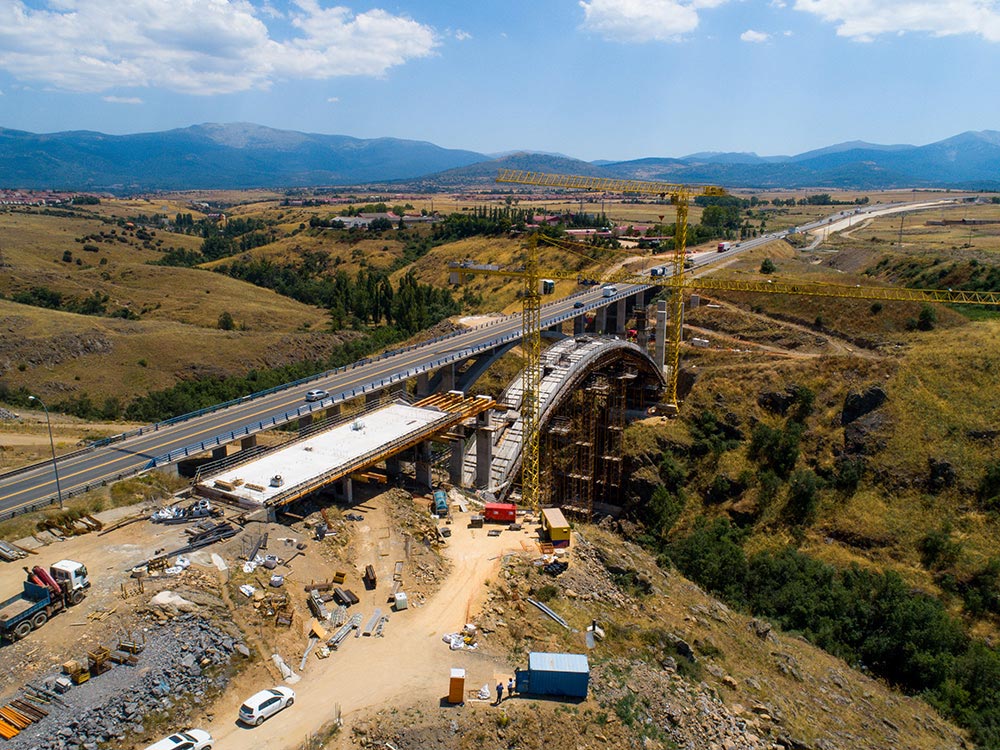

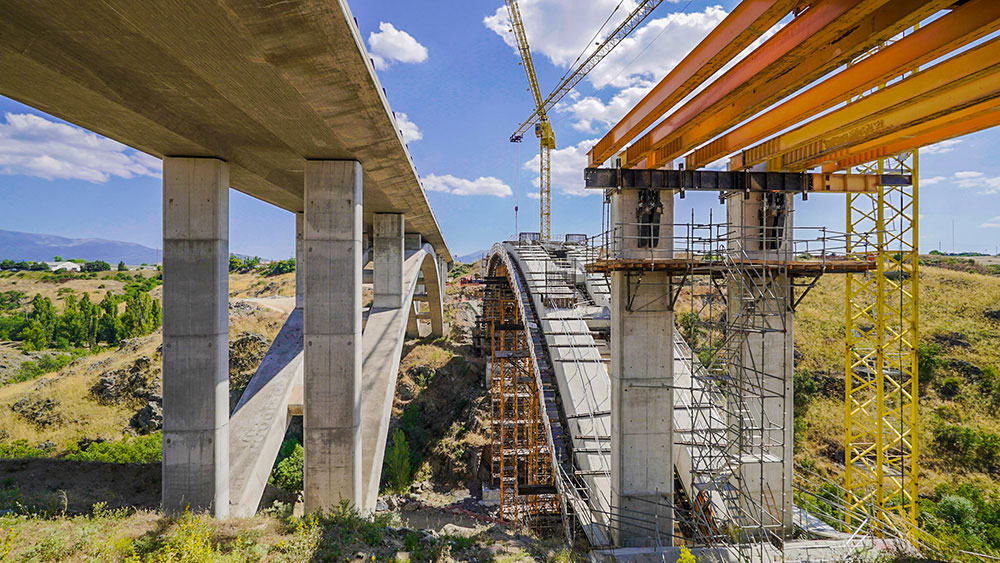

A lo largo del proyecto, los servicios técnicos de ULMA y el cliente han trabajado en equipo para optimizar cada solución con vistas a ahorrar material y reducir costos. Al existir poca distancia entre las pilas, la solución del tablero ha consistido en un sistema de martillos ubicados en la coronación de las pilas sobre los que se ha apoyado directamente la cimbra. Así, la propia pila ha realizado la función de cimbra, evitando tener que acondicionar el terreno para montar el apuntalamiento en el suelo.
Todo el material ha dispuesto de todos los elementos de seguridad colectivos que han permitido realizar tareas auxiliares con total garantía.
En este vídeo se muestran los detalles sobre la solución integral ofrecida por ULMA en el proyecto de construcción del puente Eresma de Segovia.
